VİDEO MİKROSKOPİ _ PC DESTEKLİ MİKROSKOPİ_
GÖRÜNTÜ ANALİZ SİSTEMLERİ ( Labomar İmalat )




ImPA_Görüntü İşleme, Analiz ve Ölçüm Sistemi

ImPA_Görüntü İşleme, Analiz ve Ölçüm Sistemi yüzey ve mikro yapı analizleri için geliştirilmiş laboratuvarlarda araştırma ve ölçümlerinizi en hızlı, güvenilir ve hassas biçimde yapabilmenizi sağlayan bir analiz sistemidir.

Yüksek çözünürlüklü DSP CCD kameralarla alınan görüntü canlı olarak yazılıma aktarılır ve güncel bir PC altında çalışan, Windows işletim sisteminin tüm özelliklerini kullanabilen grafik tasarımlı ImPA yazılımı ile gerekli tüm inceleme, ölçüm ve değerlendirmeler yapılır ve elde edilen sonuçlar, görüntüler ve tablolar bir foto yazıcı ile fotoğraf kalitesinde kağıda aktarılabilir. Yapılan çalışmalar bilgisayarınızın belleğinde daha sonra başvurabileceğiniz şekilde saklanır ve arşivlenir.

Sistem mikroskop, kamera, görüntü alma kartı, aydınlatma sistemi, bilgisayar, yazıcı ile tüm olarak kurulabileceği gibi el kitabı da dahil olmak üzere CD üzerinde yalnızca yazılım sistemi olarak da sunulabilir ve mevcut sisteminizdeki diğer gerekli eklentiler ile birlikte kullanıma hazır duruma gelebilir.












Görüntü transferleri




Sistem mikroskop, kamera, görüntü alma kartı, aydınlatma sistemi, bilgisayar, yazıcı

Labomar özel imalatı GKTS Videomikroskop sistemi Mikro ve Makro büyütmeleri tek bir sistem altında yapabilir. isteğe göre motorlu zoomlama yapabilir


  Videomikroskop

Açıklama için Fareyi resimler üzerine hareket ettirin




GÖRÜNTÜ TRANSFERİ

  • Sistem Mikroskop ve ya Videomikroskop tan alınan görüntünün herhangi bir monitöre aktarılması ile başlar. Bu aşamada resim PC sistemine aktarıldığında
    • Renkli ve Gri Seviyeli Görüntü İşleme Teknikleri

    • Resim Kaydetme

    • Resim kopayalama ve herhangi bir belgeye yapıştırma işlevleri

    • Kısaca Windows ve ya başka bir işlem sisteminin yetenekleri doğrultusunda resim işlemleri yapabilirsiniz.

      Mikroskop ve Aydınlatma :

  • Düz veya ters metal mikroskop, video mikroskop, trinoküler tip, binoküler tip, monoküler tip, her türlü mikroskop kullanmak mümkündür
  • Sisteme birden fazla mikroskop veya büyütmeli kamera opsiyonel olarak bağlanabilir.
  • Aydınlatma deneye  ve  kullanılan cihaza göre, soğuk  ışıkfiber,  halka   fiber,   halojen, UV  ışık kaynaklarını kullanılabilir  ve  ışık yoğunluk ayarlı olarak dizayn edilebilinir.

MİKROSKOP ÇEŞİTLERİMİZİ GÖRMEK İSTERMİSİNİZ



Kullanım Alanları :

  • Metalurji, İlaç, Kablo, Tıp, Mikrobiyoloji, Tekstil, Plastik, kauçuk ve mikroskopinin kullanıldığı tüm alanlar.

Kablo kesit analizleri

ÖNEMLİ NOT : Görüntü büyütme zorunlu değildir gerektiğinde 1:1 tam boyut analizleri de yapabilirsiniz.












Ölçüm Sayım Analiz




Orijinal resim

resim dış boyut ölçümüne hazırlanmış halde

Bu örnekte, Görüntü sisteme alınmış ve siyah beyaz forma dönüştürülmüş

Yazılım üzerinden analize başlanmış, iki nokta arasında mouse ile ölçüm yaplmış ve resim üzerine yazılmış






YAZILIM

Sonraki aşama bu görüntünün yazılım ile analize tabi tutulmasıdır. Bu nokta transfer sistemi ile birlikte veya daha sonra da tedarik edilebilir.

Uygulama Alanları : Tekstil, Gıda, Metalurji, Tıp, Medikal amaçlı yazılımlarımız mevcut olup farklı amaçlar ve uygulamalar için de üretilebilir

GENEL ÖZELLİKLER METALURJİK  ÖZELLİKLER

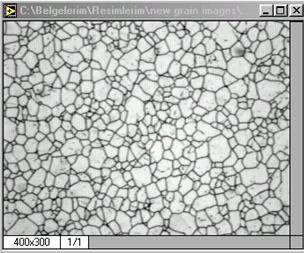

  • Tane büyüklüğü

  • Sınıflama

  • Nodularite

  • Yüzey işleme ve süzgeçler

  • Alçak ve yüksek geçiren süzgeçler

  • Morfolojik Analiz

  • İskelet yapı, bölgeleme

  • Medyan, erozyon, dilasyon, konvolüsyon, kontrast

  • Sınır belirleme ve geliştirme

  • Resim çevirme, kenar ayırma

  • Alan, Boyut, açı, çap, çevre, eğri, kesit ölçümleri

  • Otomatik nesne ayırma ve istatistik değerlendirme

  • Sayısal analiz

  • Ayrıştırma ve seçim

  • Etiketleme, sayma, ayırma, daire eşlenik, açma-kapama

  • Kalibrasyon

  • Nesne sayımı, grid koyma

  • Faz analizi

  • Ferrite-perlite oranı

  • Mikro-sertlik vb.

  • Eşikleme, S/B ayırma

  • Etiketleme, sayma, ayırma, daire eşlenik, açma-kapama

  • PC tabanlı görüntü sistemi

  • Windows grafik işletim

  • Raporlama, Grafikleme, Veri Aktarma

  • Arşiv ve Saklama

  • HR – CCD – DSP – Renkli kamera












Alan Analizleri

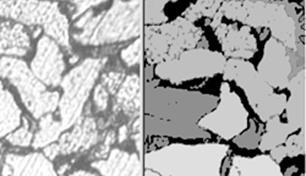

resim aktarılmış ve siyah beyaz hale dönüştürülmüş. Birazdan gri tonlara göre sınıflara ayrılacak

resim aktarılmış ve ana renklere ayrılarak sınıflanmış. Burada her rengin alanı ve oranı hesaplanabilir

Burada resimdeki hücreler hesaplanmak isteniyor. tek bir hareketle hücreler ayrılıp sayılacak ve alanları hesaplanacak

Dikkat resimdeki hücreler ayrıldı köşeye gelen hücreler hesaplama harici tutulmak için devre dışı kaldı

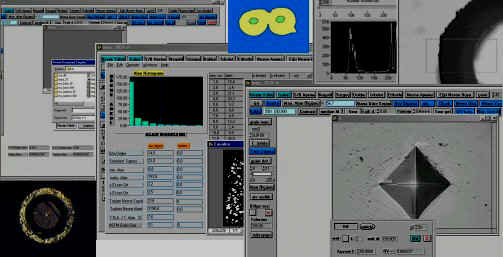

Yazılım pencerelerimizden görüntüler

Yazılım İhtiyaca göre Türkçe hazırlanır. Tekstil ve Metalurji yazılımlarımız tüm ihtiyaçlara cevap verecek durumda ve kullanıma hazırdır. Ön yüz ve raporlama istediğiniz formatta hazırlanabilir

Ölçüm yapılmak istenen bölgeler iki ana gurba ayrılmış.Öçüm yapılmak istenen bölgeler çoklu guruplar halinde
